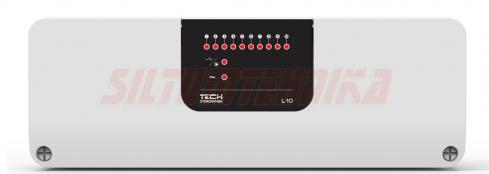

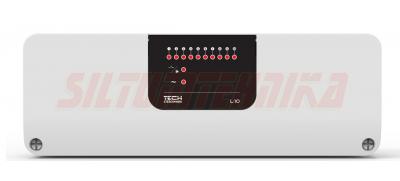

TECH Komutācijas panelis EU-L-10

Kontrolieris, kas kontrolē termoelektrisko izpildmehānismu darbību, kuri atrodas sadales kolektorā, pamatojoties uz istabas termostatu signālu. Šis kontrolieris ir vadu, t. i., signāla pārraide, kā arī barošanas padeve kontrolierim notiek pa vadiem.
Kontroliera funkcijas ir šādas:
- kontrolēt gaisa temperatūru ne vairāk kā 10 telpās (zonās);
- kontrolēt apkures katla darbību (ar sauso kontaktu);
- kontrolēt attiecīgā apkures kontūra cirkulācijas sūkņa darbību;
- 2 minūšu aizkave kontaktu ieslēgšanai: bez potenciāla un zem sprieguma.

Kad visās telpās (zonās) ir sasniegta iestatītā temperatūra, kontrolieris slēdz visus termoelektriskos izpildmehānismus uz atdalīšanas paneļa, izslēdz sūkni un izslēdz katlu, izmantojot sauso kontaktu, jo to darbība nav nepieciešama.
Tiklīdz temperatūra kādā no telpām nokrīt zem histerezes iestatītās vērtības, kontrolieris atver termoelektriskos izpildmehānismus, kas apkalpo šo zonu, ieslēdz sūkni un ieslēdz apkures ierīci.
Komutācijas panelis L-10 darbojās ar normāli slēgtiem termoelektriskajiem izpildmehānismiem TECH STT-230/2 un TECH STT-230/2S (vai citu ražotāju izpildmehānismiem) ar barošanas spriegumu 230 V.

Maksimālais apkalpoto termoelektrisko izpildmehānismu skaits vienā zonā ir atkarīgs no izmantotā izpildmehānisma jaudas. Kopējā izpildmehānismu slodze vienā zonā nedrīkst pārsniegt 66 W.
