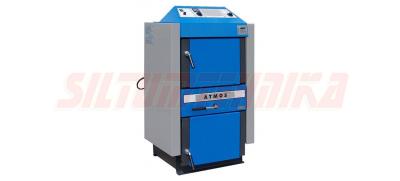

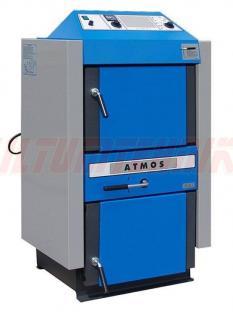

Čehu ražotāja koksnes gāzģenerācijas katls, 40 KW

ATMOS DC 40 SX pirolīzes katls ir cietā kurināmā apkures katls, kas sadedzina koksni, izmantojot gāzģenerācijas principu un vilkmes ventilatora pielietošanu, kas izsūknē no katla sadegšanas produktus, vai arī iesūknēšanas ventilatora pielietošanu, kas iesūknē katlā gaisu.
Šī modeļa pirolīzes katli ir konstruēti un izgatavoti ar daļēji sfērisku kurtuvi ar aizmugurējo primārā un sekundārā gaisa piedziņu. Katlam ir keramiska gazifikācijas sprausla un apakšējais keramiskais sadegšanas kameras bloks.

Pirolīze ir kurināmā termiska sadalīšanās un gaistošās gāzes izdalīšanās no tā, skābekļa trūkuma apstākļos.

Katla korpuss ir izgatavots no metinātas konstrukcijas kvalitatīva plākšņu tērauda 3-8 mm biezumā. Apkures katls sastāv no divām kamerām, kuras ir uzstādītas viena virs otras, kur augšējā kalpo par rezervuāru kurināmajam, bet apakšējā daļa ir aprīkota ar karstumizturīgu īscaurules atveri, kur tiek izvadīti sadegšanas un gāzu produkti.
Kanāla augšējā daļa, kas paredzēta sadegšanas produktiem, ir aprīkota ar aizvadošo īscauruli, kas paredzēta, lai to pievienotu pie dūmvada.
Katls sastāv no divām kamerām, kas ir novietotas viena virs otras. Augšējā tilpne ir paredzēta kurināmā ievietošanai, apakšējā kamerā notiek izdegšana un tur atrodas pelnu nodalījums. Starp abām tilpnēm atrodas sprausla koksnes pilnīgai gazifikācijai un izdegšanai.

ATMOS DC 40 SX pirolīzes katls ir aprīkots ar vadības paneli (elektromehāniska vadība).
Cietā kurināmā katla Atmos efektivitātes koeficients saskaņā ar ražotāja apgalvojumiem ir 90%.

ATMOS DC 40 SX katla priekšrocības:
Liels rezervuārs kurināmajam - ilgstošs degšanas laiks;
Vilkmes ventilators - nodrošina sīko pelnu aizsūkšanu, novērš dūmu izplūdi katlu mājā;
Automātiska katla izslēgšana pēc kurināmā izdegšanas - termostats dūmgāzēm;
Ērta pelnu savākšana - ir liela keramikas sadegšanas kamera pelniem;
Atvēsināšanas kontūra, lai novērstu pārkaršanu - novērš katla bojājuma risku;
Katls bez cauruļu plātnes - ir vienkāršāka tīrīšana.

Vēl viena ne mazāk svarīga iezīme ir tā, ka gāzes ģeneratora katlu DC 40 SX neatkarīgi no iegādes laika var aprīkot ar granulu degli ATMOS A45.
Visi katli ir aprīkoti ar dzesēšanas kontūru pret pārkaršanu, kas nodrošina drošu katla ekspluatāciju.

Katlā ieteicams izmantot koksni ar 20% mitruma saturu. Kurināmā kvalitāte būtiski ietekmē katla darbību. Ja cietā kurināmā katlā izmanto mitru kurināmo, ievērojami samazinās efektivitāte, palielinās kurināmā patēriņš un saīsinās katla un skursteņa kalpošanas laiks. Tas ir raksturīgi visiem cietā kurināmā katliem.
Kurtuves tilpums ir salīdzinoši neliels šādas jaudas katlam - 140 dm3, bet pirolīzes (gāzes veidošanās procesa) rezutātā, vienas koksnes kaudzes sadegšanas ilgums sasniedz 8-12 stundas. Tāpēc šī tipa katlus sauc par ilgas degšanas katliem.

Apkures platība līdz 380 m². Malkas garums 50 cm.

Katla ATMOS DC 40 SX tehniskie parametri:
Jauda: 40 kW;
Kurināmā veids: malka;
Dūmvada diametrs: 150 mm;
Katla ūdens tilpums: 80 litri;
Cirkulārā savienojuma diametrs: 1'1/2'';
Siltummaiņa materiāls: tērauds;
Maksimālais kontūra spiediens: 2,5 bāri;
Katla vadība: elektroniska.

Katla ATMOS DC 40 SX izmēri:
Platums: 67.8 cm;
Augstums: 126 cm;
Dziļums: 95.9 cm;
Svars: 368 kg.

Katls saskaņā ar CSN EN 303-5 attiecas uz 4.klasi.
